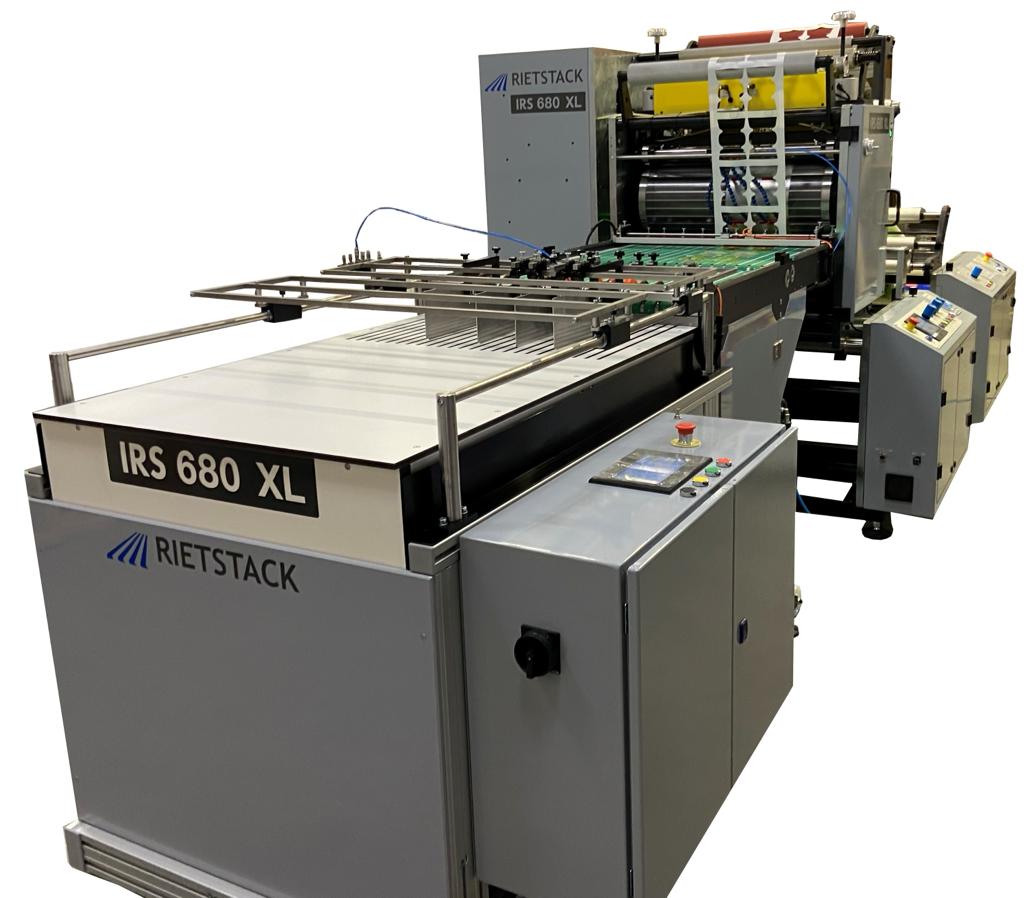

Машина IRS 680 XL MODULAR предназначена для автоматической ротационной вырубки этикетки длиной до 1 метра из таких материалов как IML, BLM, картон и бумага, из предварительно запечатанного рулона в приводке к изображению .

Машина оснащена размоткой диаметром до 1200 мм, секцией полу-ротационной вырубки, автоматической системой регулировки давления вырубки для магнитного цилиндра размером 340Z и удлиненным стапельным столом.

Техническое описание машины IRS MODULAR
Макс. ширина полотна: 680 мм
Макс. механическая скорость: 120 м/мин
Макс. диаметр размотки: 1200 мм

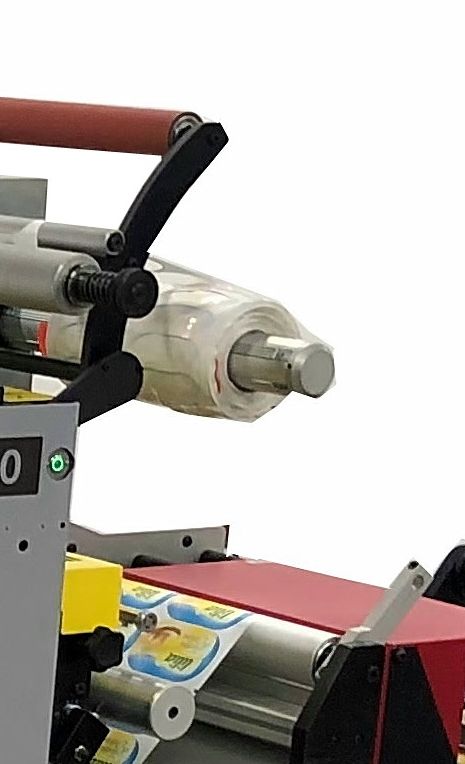

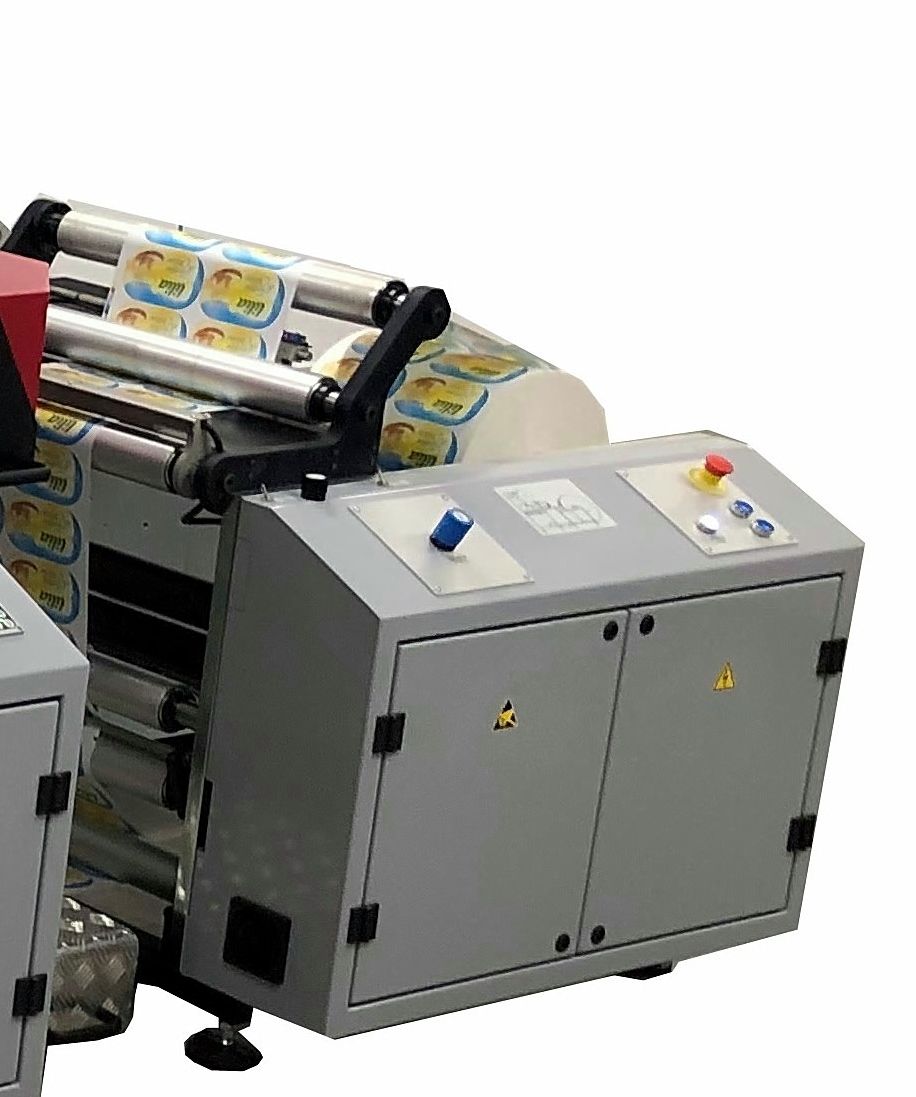

Moдуль размотки

  • Пневматический шпиндель 76 мм
  • Стол склейки с 2 пневматическими зажимами
  • Детектор флажков
  • Разглаживающая штанга
  • Автоматический остановка по окончании рулона

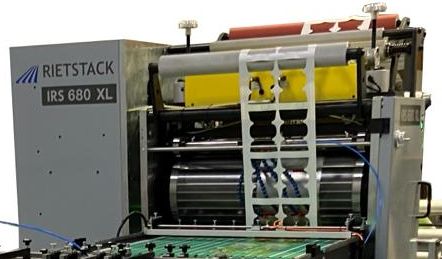

Секция вырубки

  • Сервопривод вырубного цилиндра
  • Автоматическая система давления вырубки
  • Показания гидравлического давления на двух датчиках
  • Макс. рабочая скорость при вырубке в приводке составляет 120 м/мин для стабильных материалов
  • Полуротационная вырубка
  • Увеличенный модуль под магнитный цилиндр макс.
    размера 340 Z

Намотка сетчатых отходов

  • Сервопривод на пневматическом намоточном шпинделе намотки
    сетчатых отходов
  • Диаметр намоточного шпинделя 76 мм
  • Макс. диаметр намотки сетчатых отходов 500 мм
  • Пневматический прижимной валик для сетчатых отходов

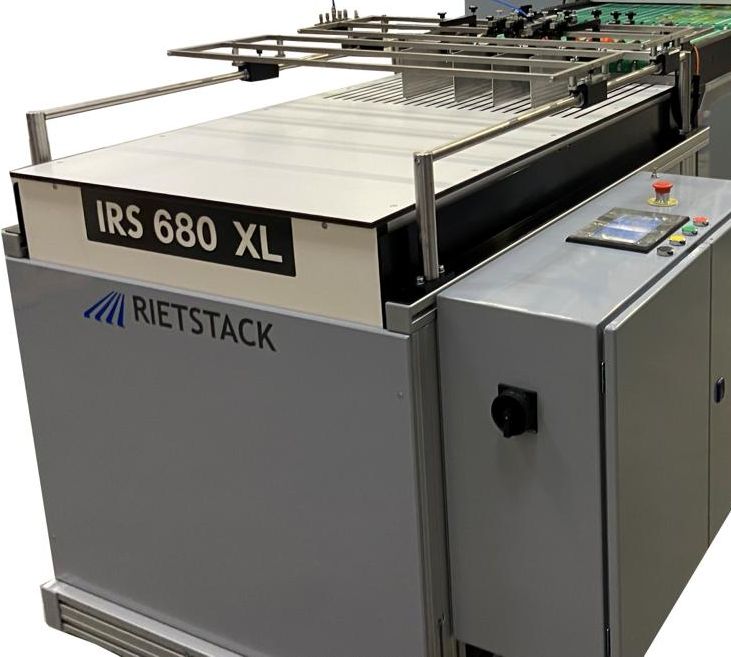

Увеличенный стапельный стол

  • Сервопривод на вакуумном столе подачи
  • Штанга антистатической обработки, 2 шт.
  • Макс. высота стопы 100 мм
  • Макс. длина 1050 мм
  • Мин. длина 50 мм
  • Макс. 4 ручья в поперечном направлении
  • Гидравлический стапельный стол
  • Пневматический толкатель на выводе
  • Счетчик
  • Панель управления на подвижном кронштейне
