Компактная интегрированная линия для производства этикеток с встроенными модулями полуротационной лакировки, высечки, продольной резки и двухваловой намоткой.

Базовая станина

  • Полностью модульная сервоприводная линия с контролем натяжения
  • Модульный базовый блок с пространством под холодное тиснение фольгой, коронатор, сушку горячим воздухом и т.д.
  • Электронное равнение полотна от BST. Ультразвуковой датчик.
  • Графический сенсорный дисплей с диаграммой проводки полотна, счетчиком этикеток, счетчиком метров, предупреждениями, информацией по устранению неполадок/ошибок и подключением к дистанционной диагностике. Опция интерфейса на местном языке.
  • Работает как отдельно стоящая машина или в линию с цифровой печатной машиной в стандартной конфигурации.

Устройства размотки/намотки и продольной резки

  • Размоточный модуль. Диаметр рулона 700 мм и пневматическим валом под втулку 76 мм / 3”
  • Одна намотка сетчатых отходов с обдирным валиком, натяжной муфтой и пневматическим валом. Опция: GM SmartStrip — контактное устройство для снятия сетчатых отходов.
  • Двухваловая сервоприводная намотка для рулонов диаметром 700 мм с контролем натяжения и пневматическим валом. Опция: GM Semi Automatic Turret — полуавтоматическая турельная намотка.
  • Опция: GM SmartSlit — полностью автоматическая станция продольной резки, GM SmartCrush или ручные плющельные/дисковые/ ножи-лезвия.
  • Опция: Backscoring — автоматический или ручной модуль подрезки с оборотной стороны.

Модуль флексографской печати

  • GM SmartFlexo — станция в стиле Flower, лакировальный вал шириной 350 мм, растровый вал 120 линий/см, 10 см³/м².
  • GEW E2C — система УФ сушки с воздушным охлаждением. Кассетного типа с холодными отражателями.
  • Опция: система приводки для выборочного лакирования/холодного тиснения фольгой с полуротационным вращением в модуле флексографской печати
  • Опция: охлаждающий барабан, включая охлаждающее устройство
  • Опция: красочный насос
  • Пневматический съемный красный поддон из нержавеющей стали для удобной чистки / наполнения

Ламинирование

  • Ламинирующая станция для УФ ламинирования, ламинирования самоклеящейся пленкой с лайнером или без лайнера.
  • Возможна опция GM SmartLam , потребует модуль со сплошной станиной

Модуль высечки

  • Модуль полуротационной высечки с пневматическим подъемом. Высекальный цилиндр 25” Раппорт 2”-22” с автоматическим контролем приводки и специальным программным обеспечением для повторного использования имеющихся высекальных штампов. Также предлагаем переходники для использования имеющейся оснастки.
  • Опция: электронная высечка SmartGap® Touch WINK или GapMaster Kocher & Beck
 Общие требования
Питание 3×400 В 32 А фаза+нейтраль в стандартной конфигурации (зависит от конфигурации)
Воздух 6 бар, очищенный от масла и воды
Вытяжка с УФ сушки 800 м³/ч Ø 125 мм на улицу
Вытяжка с коронатора 800 м³/ч Ø 100 мм на улицу

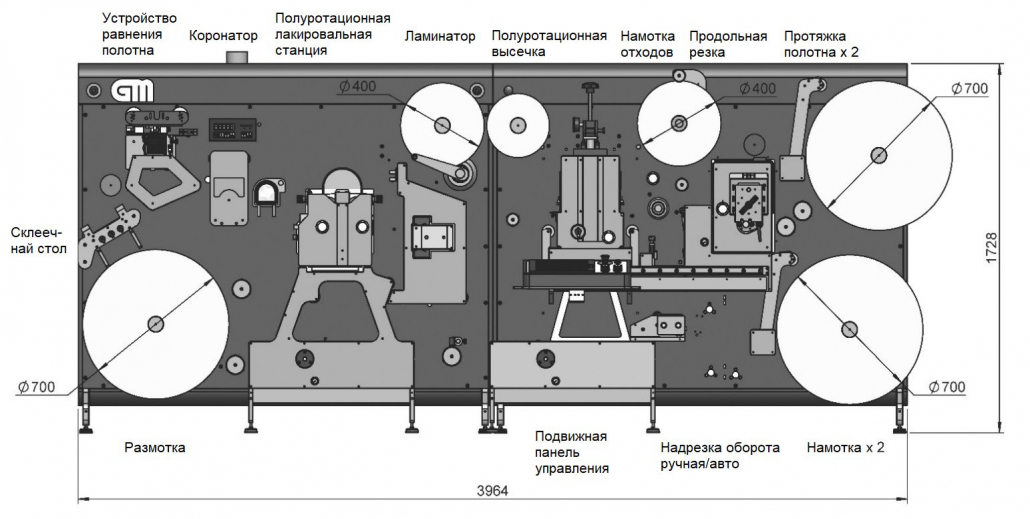

Вес Фактические размеры смотрите на чертеже
Упаковка Фактические размеры смотрите на чертеже

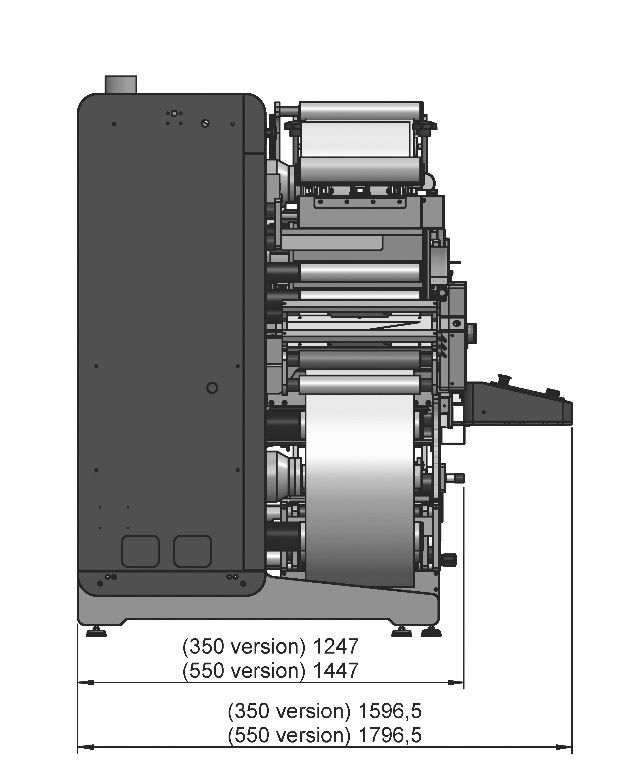

Габариты Фактические размеры смотрите на чертеже
Спецификации линии
Ширина полотна от 50 мм до 350 мм, или до 550 мм
Материал 50-200 мкм (*этикеточная бумага с лайнером, для других материалов необходимо проводить испытания)
Скорость, полуротационная До 72 м/мин
Скорость, ротационная До 130 м/мин
Размотка Макс. Ø700 мм на пневматический вал 3″
Верхняя намотка Макс. Ø700 мм на пневматический вал 3″. Плавная регулировка натяжения. Обычно макс. Ø450 мм из-за продольной резки.
Нижняя намотка Макс. Ø700 мм на пневматический вал 3″. Плавная регулировка натяжения. Обычно макс. Ø450 мм из-за продольной резки.
Размер высекального цилиндра 25″
Опускание высекального цилиндра 0.48 мм
Раппорт высекального цилиндра 2″-22″
Раппорт печати флексо станции Стандартный 10″-18″; опция до 28″
Печатная форма 1.70 мм / 0.38 мм
Станция ламинирования Макс. диаметр на размотке Ø400 / Втулка 3″
Расстояние между ножами Мин. 10 мм (дисковые) / Мин. 12,7 мм (ножи-лезвия) / Мин. 20 мм (автоматический нож)
Активация ножей Управление с сенсорного экрана
Цвет фирменный (GM) серый
Направление работы Слева направо

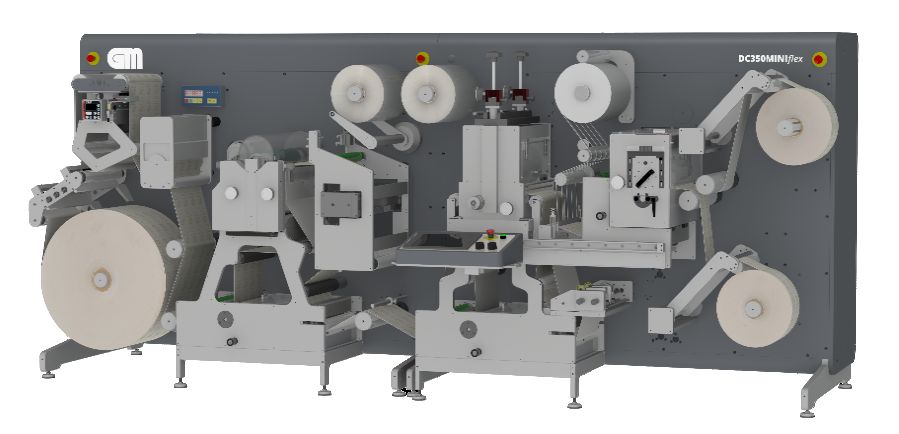

Вид машины DC350Flex
